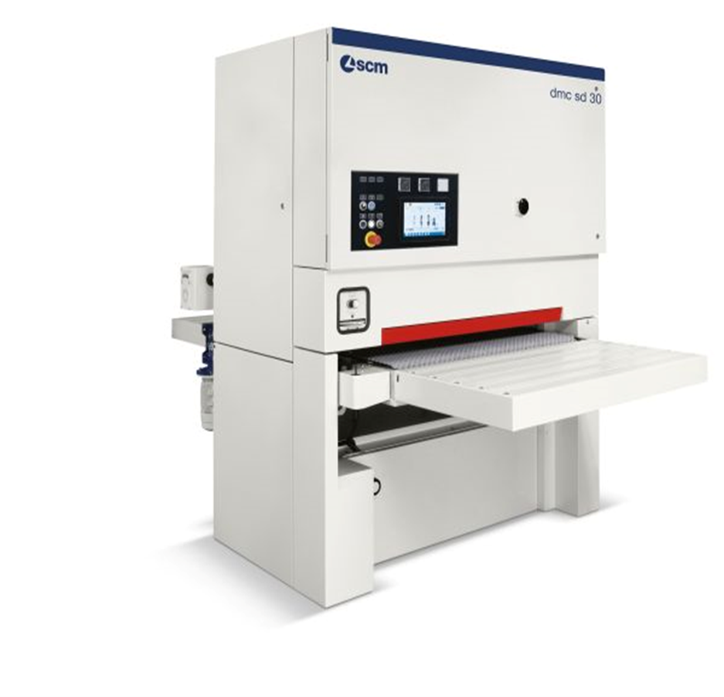

SCM PONCEUSE BANDE LARGE DMC SD 30

DONNEES TECHNIQUES

• Largeur utile d’usinage​ mm​ 950
• Épaisseurs mini. /maxi. à usiner​ mm ​4-170
• Largeur des bandes abrasives​ mm​ 970
• Développement des bandes abrasives​ mm ​1.900
• Puissance du moteur principal​ kW (Ch)​11 (15)
• Puissance du moteur d’avancement ​kW (Ch)​ 0,3/0,55 (0,4/0,7)
• Vitesse d’avancement​ m/min​ 4,5/9

CARACTERISTIQUES PRINCIPALES

EQUIPEMENT DE SERIE

Bâti et table d’usinage

• structure en acier avec armoire électrique positionné sur le front de la machine
• introduction des bandes abrasives du côté gauche de la machine
• réglage motorisé de la table d’usinage
• moteur principal positionné à l’intérieur du bâti

Équipements électriques

• clavier électromécanique positionné sur le front gauche de la machine
• démarrage étoile-triangle automatique du moteur principal
• protections magnéto-thermiques des moteurs
• moteurs en protection IP 54

Urgences et sécurités

• microrupteur de sécurité pièce trop épaisse
• frein automatique pour l’arrêt rapide du groupe opérateur
• arrêt d’urgence protège-mains à penture en entrée pièces
• arrêt d’urgence “coupe de poing” avant et arrière
• interrupteur général verrouillable
• microrupteur de sécurité pièce trop épaisse
• arrêt d’urgence automatique machine pour :
• rupture de la bande abrasive
• bande abrasive non tensionnée
• sortie latérale de la bande abrasive
• manque d’air comprimé
• surcharge du moteur principal

EQUIPEMENT STANDARD MACHINES DE BASE :

• R120/85 rouleau calibreur de diamètre 120 mm revêtu en caoutchouc 85 Sh en 1ère position
• R140/45 rouleau ponceur de diamètre 140 mm revêtu en caoutchouc 45 Sh en 2ème position
• patin rigide avec réglage manuel de la position d’usinage
• moteur unique principal 11 kW (15 Ch)
• ampèremètre électronique pour la visualisation d’absorption du moteur principal
• afficheur électronique de l’épaisseur d’usinage
• oscillation des bandes abrasives avec commande électronique
• rouleaux presseurs revêtus en caoutchouc
• presseur à lame d’acier flexible en entrée du 1er groupe opérateur

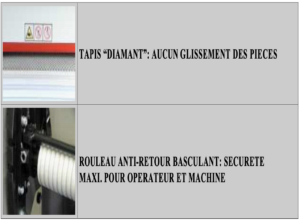

• tapis transporteur en caoutchouc 60 Sh
• chemins de rouleaux pour support pièces à deux rouleaux en entrée et en sortie de la table d’usinage
• avancement tapis avec moto-réducteur à deux vitesses 4,5/9 m/min
